QSFP28 LR
QSFP28 LR 시리즈 : 고성능 100G 광학 솔루션

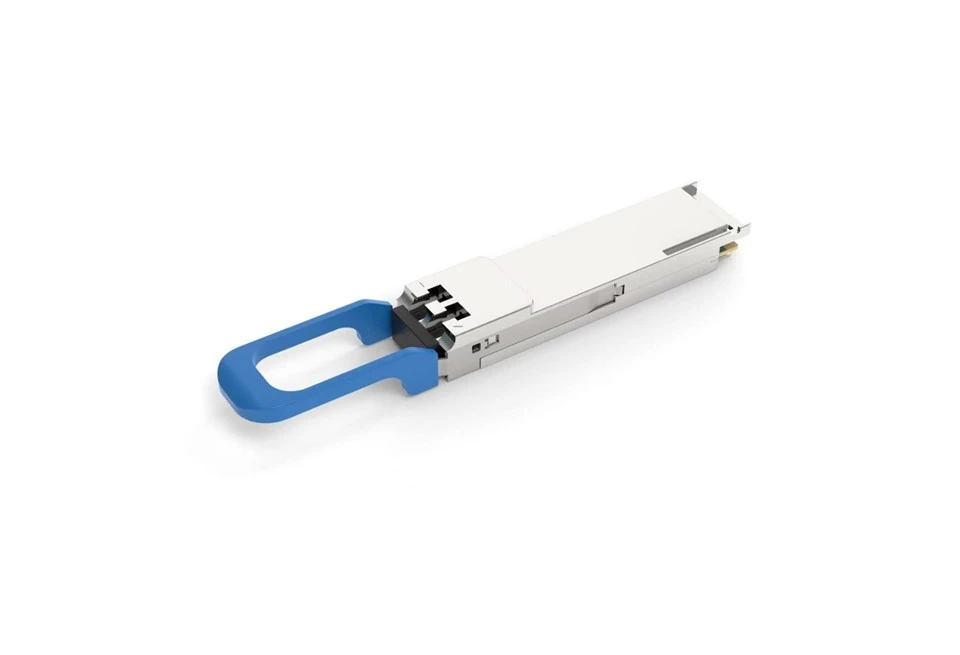

QSFP28 LR 시리즈는 장거리 데이터 센터 및 통신 네트워크 .에 대한 강력한 100G 연결을 제공합니다. 포트폴리오는 두 가지 최적화 된 변형이 포함됩니다.

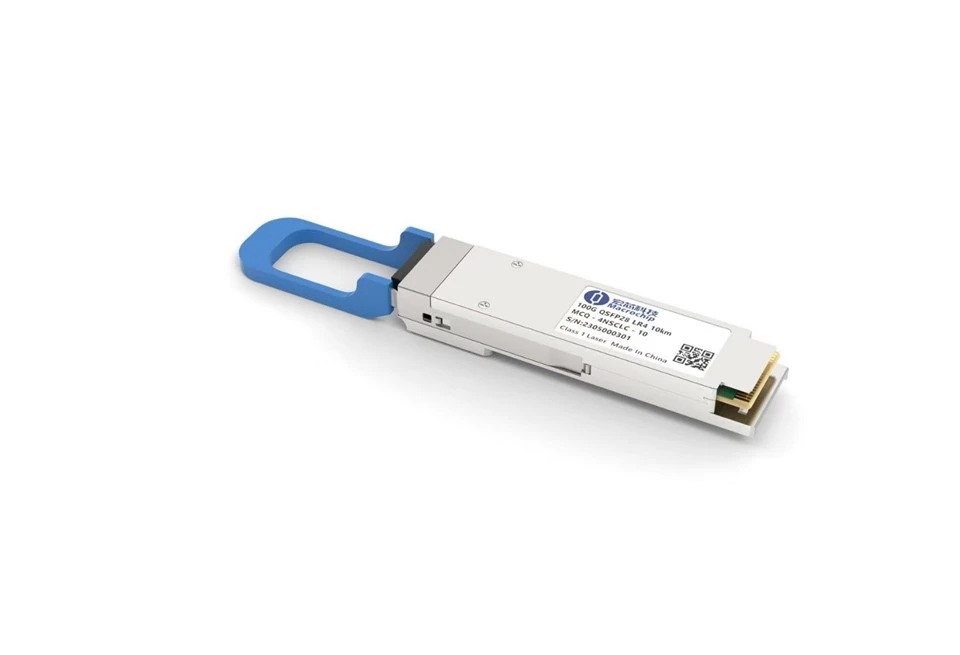

100G QSFP28 LR 4
|
부품 번호 |
mcq -4 nsclc -10 |
데이터 속도 |
100Gbps |
|
폼 팩터 |
QSFP28 |
전압 공급 |
3.3V |
|
송신기 |
DFB |
수화기 |
핀 |
|
파장 |
LWDM |
전력 소비 |
3.5W |
|
전기 조절 |
4x25.78GB/S NRZ |
광학 변조 |
4x25.78GB/S NRZ |
|
커넥터 |
LC |
링크 길이 |
10km |
|
프로토콜 |
IEEE 802.3BA, QSFP28 MSA, SFF -8665, SFF -8636 |
케이스 온도 |
0 ~ 70도 |
1. 일반 설명
MACROCHIP 100G QSFP28 LR 4 광학 트랜시버 (MCQ -4 NSCLC -10)는 100- gigabit 이더넷 링크에서 단일 모드 섬유. 4 × 25G/S 데이터 레이스에서 4 개의 데이터 LANES에서 4 개의 데이터 LANES를 통합합니다. LAN WDM 파장 .에서 제품은 IEEE 802 . 3BA 100GBase-LR 4. 디지털 진단 기능을 QSFP28 MSA에 의해 지정한대로 I2C 인터페이스를 통해 사용할 수 있습니다.
2. 기능
- QSFP28 MSA 기술 사양을 준수 .
- 103 . 1GB/s의 데이터 속도에 대한 작동을 지원합니다.
- 단일 모드 파이버 (SMF)에서 10km의 최대 링크 길이 .
- 광학 사양은 IEEE802.3BA 100GBASE-LR 4.을 준수합니다.
- 저속 전기 신호는 sff -8679.을 준수합니다.
- 고속 전기 신호는 802.3bm Caui -4.을 준수합니다.
- 디지털 진단 기능은 SFF -8636.에 의해 지정된대로 I2C 인터페이스를 통해 사용할 수 있습니다.
- 4 개의 채널 1295 . 56, 1300.05, 1304.58 및 1309.14nm의 4x25GB/S DFB 기반 LAN-WDM 송신기.
- 0 정도의 +70 학위 .의 사례 온도에 대한 작동을 지원합니다.
- 이중 LC 리셉터클 .
- 전력 소실 <4W .
- 단일 3 . 3V 전원 공급 장치.
- ROHS 준수 .
3. 응용 프로그램
- 100GBase-LR4 이더넷 링크
100G QSFP28 LR 1
|
부품 번호 |
mcq -6 ps1lc -10 |
데이터 속도 |
100Gbps |
|
폼 팩터 |
QSFP28 |
전압 공급 |
3.3V |
|
송신기 |
eml |
수화기 |
핀 |
|
파장 |
1310 |
전력 소비 |
4.5W |
|
전기 조절 |
4x25.78GB/S NRZ |
광학 변조 |
1x106.25GB/s PAM4 |
|
참가자 |
LC |
링크 길이 |
10km |
|
프로토콜 |
IEEE 802.3CU, QSFP28 MSA, SFF -8665, SFF -8636 |
케이스 온도 |
0 ~ 70도 |
1. 일반 설명
MACROCHIP 100G QSFP28 LR 1 광학 트랜시버 (MCQ -6 PS1LC -10)는 100- gigabit 이더넷 링크에서 단일 모드 섬유 ({9}} . it 4x25G 전자 데이터를 1X106G 전자 데이터로 최대 10km까지 사용하도록 설계되었습니다. 1310nm 파장 .에서 작동하는 각 레인은 제품이 IEEE 802 . 3CU 100ge lr 1. 디지털 진단 기능을 준수합니다.
2. 기능
- QSFP28 MSA 준수
- 53.125Gbaud를 지원합니다
- 100g lambda msa 100g-lr 사양을 준수합니다
- FEC가있는 단일 모드 파이버 (SMF)에서 최대 10km 전송
- 작동 케이스 온도 : 0 ~ 70oc
- 4x25G 전기 인터페이스 (OIF CEI -28 G- VSR)
- 최대 전력 소비 4W
- LC 이중 커넥터
- ROHS 준수
3. 응용 프로그램
- 데이터 센터 상호 연결
- 100g 이더넷
- 엔터프라이즈 네트워킹
4. 절대 최대 등급
개별 절대 최대 등급을 초과하는 작업은이 모듈 .에 영구적 인 손상을 초래할 수 있음에 주목해야합니다.
|
매개 변수 |
상징 |
최소 |
맥스 |
단위 |
메모 |
|
저장 온도 |
TS |
-40 |
85 |
Degc |
|
|
작동 케이스 온도 |
맨 위 |
0 |
70 |
Degc |
|
|
전원 공급 장치 전압 |
VCC |
-0.5 |
3.6 |
V |
|
|
상대 습도 (비경도) |
RH |
0 |
85 |
% |
|
|
손상 임계 값 |
thd |
5.5 |
DBM |
5. 권장 운영 상태s
|
매개 변수 |
상징 |
최소 |
전형적인 |
맥스 |
단위 |
메모 |
|
작동 케이스 온도 |
맨 위 |
0 |
70 |
Degc |
||
|
전원 공급 장치 전압 |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
전기 데이터 속도, 각 차선 (NRZ) |
25.78125 |
GB/s |
||||
|
광학 데이터 속도 (PAM4) |
53.125 |
GBD |
||||
|
데이터 속도 정확도 |
-100 |
100 |
ppm |
|||
|
사전 FEC 비트 오류 비율 |
2.4x10-4 |
|||||
|
포스트 -EC 비트 오류 비율 |
1x10-12 |
1 |
||||
|
제어 입력 전압 |
2 |
VCC |
V |
|||
|
제어 입력 전압 |
0 |
0.8 |
V |
|||
|
g .652 링크 거리 |
D |
0.002 |
10 |
km |
2 |
참고 :
FEC 기능은 모듈 .에 내장되어 있습니다.
최대 전송 거리 .을 지원하기 위해 FEC를 켜야합니다.
LR 시리즈는 100G 인프라로의 원활한 마이그레이션을 가능하게하며, 성능 균형을 운영 확장 성 . LR4 균형 균형을 유지하는 반면 LR1 선구자 AI/5G 워크로드의 차세대 밀도 ..
제품 설명
Q : LR4 대 . lr1은 어디에 배포해야합니까?
A : 최적의 사용 사례 :
LR4 : 레거시 SMF 인프라, 데이터 센터 상호 연결 (DCI), WAN 집계 .
LR1 : 5G Fronthaul, 엣지 컴퓨팅, 공간 제약 랙 (50% 파이버 감소) .
Q : 링크 실패를 해결하는 방법은 무엇입니까?
A : 진단 프로토콜 :
1. 전력 레벨 확인 :
- lr4 tx : -4.3 dbm to +4.5 dbm; RX 감도 : -8.6 dbm .
- LR1 RX 민감도 :<-10dBm.
2. 섬유 유형 확인 : g .652 smf 사용법 (비 협상 가능) .
3. 커넥터 검사 : LR4는 APC/UPC-Polished LC Ferrules .이 필요합니다.
